главная > справочник > химическая энциклопедия:

Алюминия гидроксид

Алюминия гидроксид Аl(ОН)₃, бесцв. твердое вещество. Известны четыре кристаллические модификации (см. табл.) - моноклинный и триклинный гиббсит, или гидраргиллит, байерит и нордстрандит а также аморфный (гелеобразный) алюминия гидроксид переменного состава Аl₂О₃*nН₂О.

Существуют также две кристаллич. модификации оксигидроксида АlOОН - бемит и диаспор. Все модификации гидроксида и оксигидроксида встречаются в природе в виде минералов. являющихся составной частью бокситов. Алюминия гидроксид и оксигидроксид не растворимы в воде. Амфотерны: с кислотами образуют соли Аl³⁺, со щелочами - алюминаты. С NH₃*H₂O не реагируют. Химическая активность убывает в ряду: аморфный алюминия гидроксид -> байерит -> гиббсит -> бемит -> диаспор. Для гиббсита: С_p° 91,97 Дж/(моль*К), H°_обр- 1293,5 кДж/моль, S⁰₂₉₈ 68,44 ДжДмоль*К). Ок. 180°С разлагается до бемита, выше 250°С - до Аl₂О₃.

Промежут. продукт в произ-ве Аl₂О₃ и Аl по способу Байера. М. б. получен также при медленном пропускании СО₂ через р-ры алюмината Na (см. Алюминия оксид). Применяют для получения соед. Аl, как антипирен лакокрасочных материалов и пластмасс, компонент зубных паст, обволакивающее и адсорбирующее ср-во в медицине.

Байерит ок. 180°С превращается в бемит, выше 230°С - в Аl₂О₃. Образуется при старении гелеобразных алюминия гидроксидов, при пропускании СО, через растворы алюмината Na. Применяют для получения Аl₂О₃.

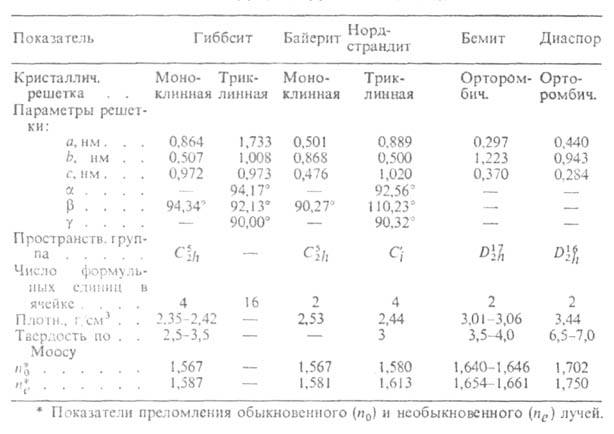

СВОЙСТВА КРИСТАЛЛИЧЕСКИХ МОДИФИКАЦИЙ ГИДРОКСИДА И ОКСИГИДРОКСИДА АЛЮМИНИЯ

Нордстрандит образуется при старении гелей алюминия гидроксида. Аморфный алюминия гидроксид осаждается в виде гелей из растворов солей Аl при пропускании NH₃ на холоду или добавлении водных растворов щелочей либо NH₃, а также при гидролизе алкоголятов Аl.

Бемит получают из гиббсита прокаливанием его на воздухе ок. 180°С или нагреванием водных суспензий в автоклаве при 200-250 °С Применяют для получения Аl₂0₃. Диаспор выше 450°С превращается в Аl₂О₃.

Лит. см. при ст. Алюминия оксид. © Ю.А. Волохов.
