НЕОРГАНИЧЕСКИЕ ВОЛОКНА, волокнистые материалы, получаемые из некоторых элементов (В, металлы), их оксидов (Si, Аl или Zr), карбидов (Si или В), нитридов (Аl) и др., а также из смесей указанных соед., например разл. оксидов или карбидов. См. также Стеклянное волокно, Металлические волокна, Асбест.
Методы получения: формование фильерным методом из расплава; раздув расплава горячими инертными газами или воздухом. а также в центробежном поле (этим методом получают волокна из плавких силикатов. например кварцевые и базальтовые, из металлов и некоторых оксидов металлов); выращивание монокристаллич. волокон из расплавов; формование из неорг. полимеров с послед. термообработкой (получают оксидные волокна); экструзия пластифицированных полимерами или плавкими силикатами тонкодисперсных оксидов с послед. их спеканием. термич. обработка орг. (обычно целлюлозных) волокон, содержащих соли или др. соед. металлов (получают оксидные и карбидные волокна, а если процесс ведут в восстановит. среде - металлические); восстановление оксидных волокон углеродом или превращение углеродных волокон в карбидные; газофазное осаждение на подложке-на нитях, полосках из пленок (напр., осаждением на вольфрамовой или углеродной нити получают борные и карбидные волокна).
Мн. виды неорганические волокна модифицируют нанесением поверхностных (барьерных) слоев, главным образом газофазным осаждением, что позволяет повысить их эксплуатац. свойства (напр., углеродные волокна с карбидным поверхностным покрытием).
К неорганические волокна близки игольчатые монокристаллы разл. соед. (см. Нитевидные кристаллы).
Большинство неорганические волокна имеют поликристаллич. структуру, силикатные волокна-обычно аморфную. Для неорганические волокна, получаемых газофазным осаждением, характерна слоевая гетерог. структура, а для волокон, получаемых спеканием.-наличие большого числа нор. Мех. свойства неорганические волокна приведены в таблице. Чем более пориста структура волокон (напр., получаемых экструзией с послед, спеканием., тем ниже их плотность и мех. свойства. неорганические волокна устойчивы во мн. агрессивных средах, негигроскопичны. В окислит. среде наиб. стойки оксидные волокна, в меньшей степени-карбидные. Карбидные волокна обладают полупроводниковыми свойствами, их электропроводность возрастает с повышением температуры.

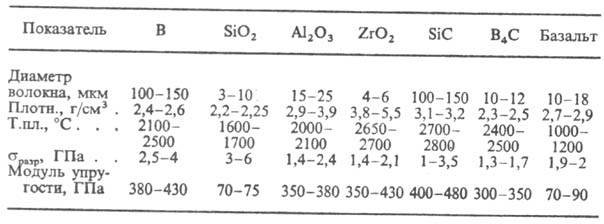

ОСНОВНЫЕ СВОЙСТВА НЕКОТОРЫХ ВИДОВВЫСОКОПРОЧНЫХ НЕОРГАНИЧЕСКИХ ВОЛОКОНУКАЗАННОГО СОСТАВА *
* Неорг. волокна, используемые для теплоизоляции иизготовления фильтровальных материалов, имеют болеенизкие мех. свойства.
неорганические волокна и нити-армирующие наполнители в конструкц. материалах, имеющих орг., керамич. или металлич. матрицу. неорганические волокна (кроме борных) используют для получения волокнистых или композиционно-волокнистых (с неорг. или орг. матрицей) высокотемпературных пористых теплоизоляц. материалов; их можно длительно эксплуатировать при температурах до 1000-1500°С. Из кварцевых и оксидных неорганические волокна изготовляют фильтры для агрессивных жидкостей и горячих газов. Электропроводные карбидкремниевые волокна и нити применяют в электротехнике.
Лит.: Конкин А. А., Углеродные в другие жаростойкие волокнистые материалы, М., 1974; Кац С. М., Высокотемпературные теплоизоляционные ма-
териалы, М., 1981; Наполнители для полимерных композиционных материалов, пер. с англ., М., 1981. К. Е. Перепелкин.
