ВОЛОКНИТЫ, пресс-материалы, состоящие из коротких волокон (наполнителя),
пропитанных полимерным связующим. В состав волокниты может входить также порошкообразный
наполнитель, например тальк.
В зависимости от природы наполнителя различают: собственно волокниты.
наполнителем для которых служит целлюлозное, главным образом хлопковое, волокно;
асбоволокниты .наполнитель - асбестовое волокно; см. Асбопластики);
стекловолокниты
.наполнитель - стекловолокно); органоволокниты .наполнитель - синтетич.
волокно); углеродоволокниты .наполнитель - углеродное волокно). В кач-ве
связующего для волокниты применяют чаще всего феноло-формальд., анилино-феноло-формальд.
и эпоксидные смолы. кремнийорг. полимеры. Содержание связующего 30-45%
по массе.
волокниты представляют собой рыхлую массу из пропитанных отрезков нитей (т.
наз. путанка) или сыпучий материал в виде гранул. Технол. схема получения
первых включает пропитку волокон дл. 40-70 мм связующим в лопастных смесителях,
сушку и распушение; гранулироволокниты материал готовят пропиткой прядей из нитей
или жгутов на спец. оборудовании, которые затем сушат и разрезают на гранулы
диам. 0,5-8 мм и дл. 5-6, 10, 20 или 30 мм.
волокниты в виде рыхлой массы перерабатывают в изделия прямым прессованием
под давл. 5-50 МПа, в виде гранул-прямым и литьевым прессованием под давл.
20-200 МПа; температура переработки 130-200°С в зависимости от типа связующего.
Св-ва материалов из волокниты зависят от природы и длины волокна, типа и содержания
связующего, метода и режимов переработки (см. табл.). Изделия из волокниты устойчивы
к действию воды и орг. растворителей, минер. масел, бензина. Стекловолокниты
на основе модифицированной феноло-формальд. смолы работоспособны от — 196
до 200 °С, на основе кремнийорг. связующего - до 400 °С. Вследствие электропроводности
углеродных волокон углеродоволокниты не являются диэлектриками.

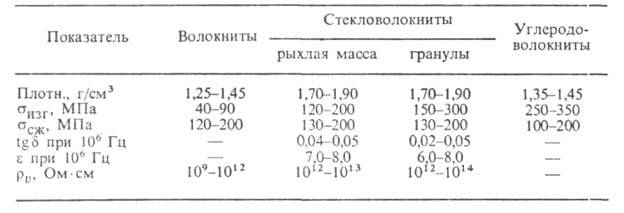

СВОЙСТВА МАТЕРИАЛОВ ИЗ ВОЛОКНИТОВ
Волокниты применяют в произ-ве корпусов и крышек приборов, втулок, шестерен
и др.; стекловолокниты - как конструкционный, радио- и электротехн. материал
для изготовления мелких и средних по размерам деталей. Органо- и углеродоволокниты
еще не получили широкого распространения.
Лит.: Пластики конструкционного назначения (реактопласты), под
ред. Е. Б. Тростянской, М., 1974. волокниты И. Тюкаеволокниты
